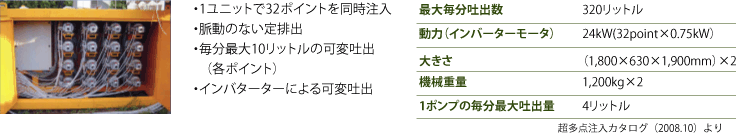

超多点注入工法の心臓部ともいえる専用ポンプ。1ユニットで32ポイントで、最大4L/minの薬液をそれぞれの注入ポイントの地盤性状にあわせて制御し、全く脈動のない低吐出で静かに送り出します。

各注入ポイントの注入圧力・流量を監視する監視装置と、このデータをリアルタイムに表示・記録する管理装置。注入圧力・流量とも厳密に制御する超多点注入工法にあってグラム単位のオーダーでの緻密な測定が工法の精度を支えます。

ポンプから注入ポイントを結ぶ、注入配管、注入管、ノズルキャップ。超多点注入工法の配管系統は、驚くほどコンパクトです。
一つの注入孔にセットされるノズルと注入管は、芯材を中心に束ねられます。注入管の長さを調製することで、ノズルはあらかじめ設定された深度にセットされます。また、軽量で扱いやすい注入管は、極めて簡単にセットすることができます。

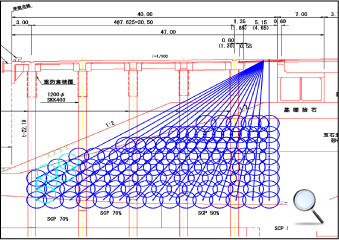

超多点注入工法は、多数の吐出口から同時に低吐出量で長時間連続注入することにより、広範囲な土粒子間浸透をすることが特徴です。従って長いゲル化時間で低粘度を保ち、しかも浸透性、固結性、耐久性に優れた注入特性を有する下の専用注入材を用います。
特に液状化防止工事には恒久グラウト（パーマロック・ASFシリーズ）、仮設工事にはシリカゾルグラウトが適しています。

目　的	分　　類			名　　称	主な用途	時　　間
恒久用 (本設用)	恒久グラウト®	無機溶液型	活性シリカ®コロイド	パーマロック® シリーズ	液状化防止　 止水と地盤強化	数秒 ~十数時間
耐久用 (仮設用)	シリカゾルグラウト®	無機溶液型	シリカゾル®	ハードライザー® ハードライザーセブン® ジオシリカ® ジオパック® クリーンロックIV	止水と地盤強化	数秒 ~十数時間
